自力式流量调节阀
阀门型号：ZZLP
通径规格：DN15～DN250mm
结构形式：螺栓压紧式
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN1.6、2.5、4.0MPa
适用温度：0℃-200℃
应用范围：非腐蚀性的液体介质
产品特点：无需外部能源，利用管道自身压力调节
通径规格：DN15～DN250mm
结构形式：螺栓压紧式
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN1.6、2.5、4.0MPa
适用温度：0℃-200℃
应用范围：非腐蚀性的液体介质
产品特点：无需外部能源，利用管道自身压力调节
产品咨询热线：021-52735798
自力式流量调节阀概述：
ZZLP自力式流量调节阀（流量控制阀），由一个带设定流量的控制阀门和执行器组成，主要应对在被控流量一旦调定后，不经常改变（调整）的场合，适用于非腐蚀性的液体，在系统管道中的流量控制。流量调节阀的有效压力分为0.02MPa和0.05MPa两种，应根据实际情况选用，选取时阀前、后压差要大于该有效压力，可用于最高温度200℃的非腐蚀性的液体介质。
自力式流量调节阀特点：
自力式流量调节阀阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大，且设定点可调且范围宽，便于用户在设定范围内连续调整流量。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控侧系统，正确使用这种阀门，可以方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。
自力式流量调节阀参数：
自力式流量调节阀参数：
| 阀体 | |||
| 公称通径 | Dn15、20、25、32、40、50、65、80、100、125、200、250mm | ||
| 公称压力 | PN1.6、4.0MPa | ||
| 法兰标准 | ANSl、JIS、DIN、GB、JB(特殊可按用户提供) | ||
| 阀体材料 | 铸钢、铸不锈钢 | ||
| 阀芯材料 | 硬密封:不锈钢 | ||
| 软密封:不锈钢镶嵌橡胶圈 | |||
| 压力平衡 | 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250) | ||
自力式流量调节阀工作原理：
自力式流量调节阀无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控侧系统。
自力式流量调节阀结构组成：
自力式流量调节阀温度范围：

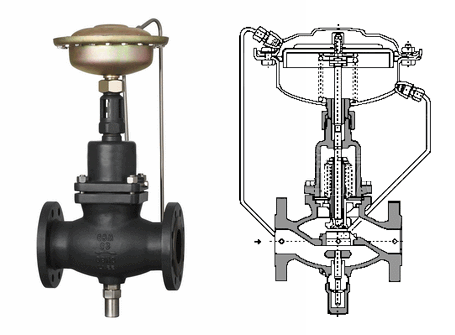

自力式流量调节阀结构组成：
| 结构简图 | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 限流器 | 阀体 | 阀座 | 阀轴 | 阀盖 | 波纹管 | 膜盖 | 膜片 | 充注阀 |
自力式流量调节阀温度范围：
| 允许工作温度 | |||
| 公称通径 | 15-125mm | 150-250mm | |
| 密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
| 冷却罐≤200℃ | 冷却罐和加长≤200℃ | ||
| 软密封 | ≤150℃ | ||
