自力式压力调节阀

阀门型号：ZZYP-16B、ZZYP-16K
通径规格：DN20～300mm
结构形式：直通铸造球型阀
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN1.6、2.5、4.0、6.4MPa
适用温度：标准型-17～+450℃
应用范围：气体、液体及蒸汽介质，减压稳压或泄压稳压
产品特点：无需外部能源，利用管道自身压力调节

产品咨询热线：021-52735798

产品详细

自力式压力调节阀概述：

ZZYP自力式压力调节阀主要由控制阀门、执行器和一个设定压力的弹簧组成，适用于非腐蚀性的液体、气体、和蒸汽，在系统管道中的阀前（当阀前压力升高时，控制阀开启）或阀后（当阀压力升高时，控制阀开启）压力控制。广泛应用于石油、化工、电力、冶金、医药、食品、纺织、机械、暖通。作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。

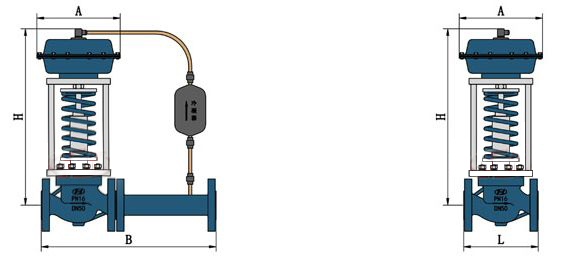

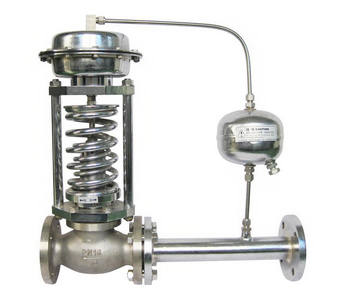

自力式压力调节阀（带泠凝器）

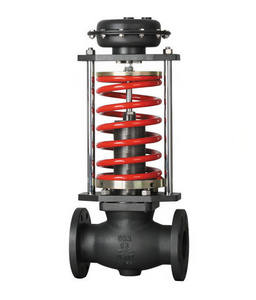

自力式压力调节阀（标准型）

自力式压力调节阀特点：

自力式压力调节阀相对于手动调节阀，它的优点是能够自动调节；相对于电动调节阀，它的优点是不需要外部动力。自力式调节阀依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作，不需要外接电源和二次仪表。

自力式压力调节阀作用：

自力式调节阀都利用阀输出端的反馈信号（压力、压差、温度）通过信号管传递到执行机构驱动阀瓣改变阀门的开度，达到调节压力、流量、温度的目的。，在闭式水循环系统（如热水供暖系统、空调冷冻水系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。

自力式压力调节阀参数：

阀体
形式	直通铸造球型阀
公称通径	20、25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力	PN16、40、64bar
法兰标准	ANSI、JIS、DIN、GB、JB
材料	铸钢、不锈钢等
上阀盖	标准型：-17-450℃
阀盖形式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料
连接形式	法兰

阀内组件
阀芯型式	单座、套筒型阀芯
流量特性	快开

自力式压力调节阀流量系数：

额定流量系数、额定行程、臧压比
公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KvS		7	11	20	30	48	75	120	190	300	480	750	1100	1750
额定型程(mm)		8		11		14	20		25	40		50	60	70
减压比	最大	10:1
减压比	最小	10:8
