电子式电动单座调节阀概述：

ZDLP电子式电动单座调节阀采用直通单座球形阀体，特别适用于阀前阀后压力小，对泄露量求严格的工作场合，电动执行机构为电子式一体化结构，内含伺服放大器，输入相关控制信号(4-20mADC或1-5VDC)，即可改变被调介质流量、压力、液位、温度等，使被控工艺参数保持在给定值。电动单座调节阀一般配于3810L或PSL系列型直行程电动执行机构，具有结构紧凑、调节精度高、压降损失小、流量特性精确、导向面积大、防振动等优点。

电子式电动单座调节阀特点：


电子式电动单座调节阀特别适用于允许压差小，而且允许泄漏量也较小压差不大的工作场合，广泛应用于精确控制气体、液体、蒸汽等介质，由电流信号控制阀门开度，达到对压力、流量、液位、温度等工参数的连续调节。

电子式电动单座调节阀参数：

阀体
形      式	直通单座铸造球型阀
公称通径	25、32、40、50、65、80、100、1 25、150、200mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、79.2-94等
材      料	铸钢( WCB)、不锈钢（304、316、316L）等
上  阀  盖	标准型：-17-230℃  散热型：230-450℃  低温型：-60--196℃  波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填      料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件
阀芯型式	单座柱塞型阀芯
流量特性	等百分比特性和线性特性
材      料	不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

电动执行机构参数：

主要技术参数	电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC
	防护等级：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄
	环境温度：-25 +70℃ 环境湿度：≤95%

额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径DN(mm)	25	32	40	50	65	80	100	125	150	200
阀座直径DN(mm)	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv	8	13	22	32	50	80	120	200	280	450
行程L (mm)	16		20		40				60
配用执行机构型号	381 LS/XA-20		381 LS/XA-30		381 LS/XA-50			381 LS/XA-65
允许压差( bar)	30	20	18	20.5	11.6	6.7	4.7	3.9	2.6	1.6

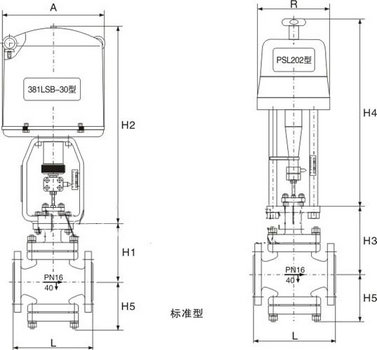

电子式电动单座调节阀尺寸：



外形尺寸及重量     单位：mm
公称通径		25	32	40	50	65	80	100	125	150	200
L	PN16/40	185	200	220	250	275	300	350	410	450	550
	PN64	200	210	235	265	295	320	370	440	475	570
D		255	255	255	255	255	255	255	310	310	310
R		177	177	177	177	177	177	177	226	226	226
H1	PN16/40	155	175	180	200	235	250	260	330	350	420
	PN64	165	185	185	205	245	255	270	335	365	430
H3	PN16/40	171	195	200	220	262	277	287	357	377	447
	PN64	181	205	205	225	272	282	297	362	392	457
H2		373	495	495	495	700	700	700	725	725	725
H4		459	459	459	459	520	520	520	570	570	570
H5	PN64	120	120	140	145	190	210	220	270	280	320
重量 (KG)	PN16/40	16	19	22	23	39	50	59	80	87	115
	PN64	21	24	31	33	49	75	92	129	137	170

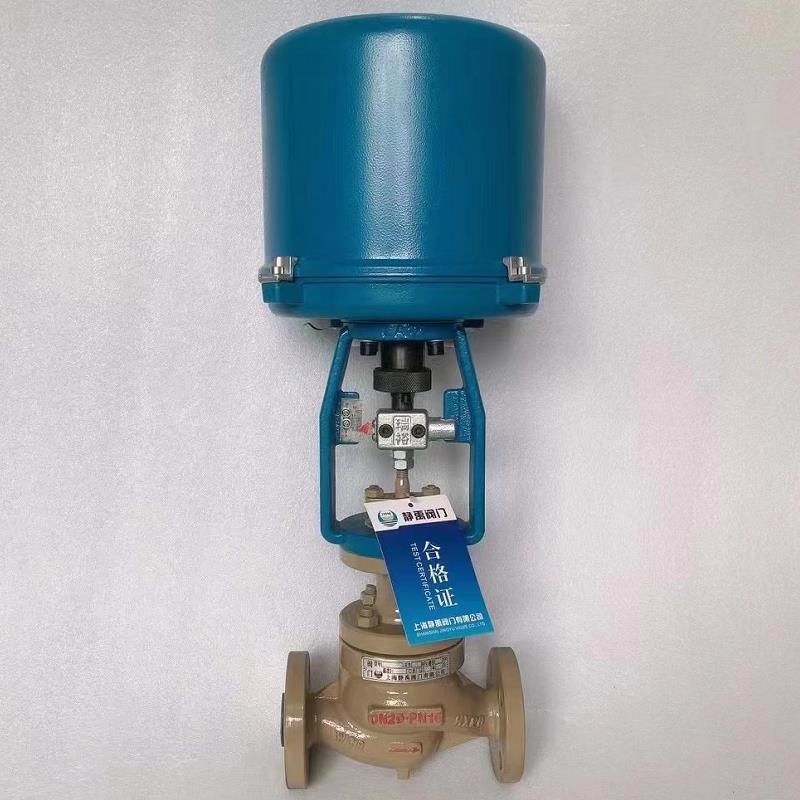

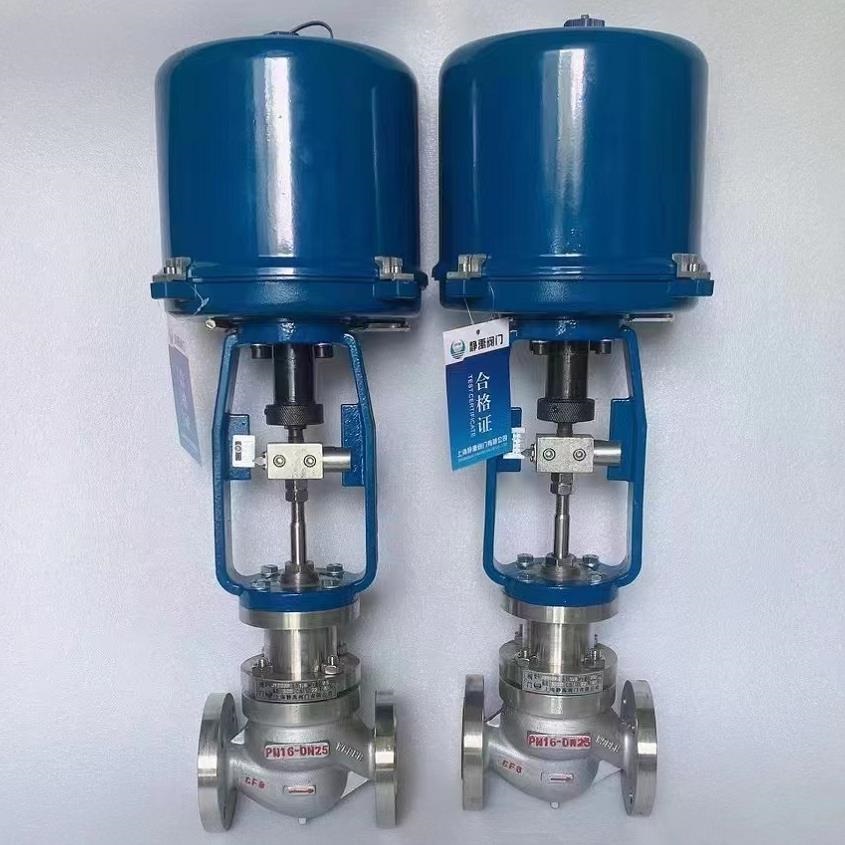

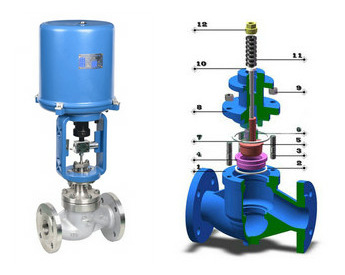

电动单座调节阀图片
