首頁 > 產品中心 > 蝶閥系列 > 電動蝶閥 > 電動伸縮蝶閥

電動伸縮蝶閥

閥門型號：SD943H，SD941X
通徑規格：DN50-DN2000
結構形式：中線式、三偏心
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN6、PN10、PN16
適用溫度：-29℃～425℃
應用范圍：空氣、水、蒸氣、煤氣、油品等
產品特點：拆卸簡單，具有補償管道熱脹冷縮的功能

產品咨詢熱線：021-52735798

產品詳細

電動伸縮蝶閥概述：

電動伸縮蝶閥主要由電動執行裝置與法蘭伸縮蝶閥組成，所謂伸縮蝶閥就是在蝶閥的原基礎上，裝配一個與蝶閥口徑相同大小的伸縮器。電動伸縮蝶閥的結構特征不僅為閥門的拆卸帶來方便，還能緩解管道的管路應力，同時又能解決溫差所產生的內力的消除，補償管道溫差所產生的熱脹冷縮。電動法蘭伸縮蝶閥可任意位置安裝，主要用于控制管路介質的開關截?cái)嗫刂疲部勺稣{(diào)節流量使用。

電動伸縮蝶閥應用：

電動伸縮蝶閥可分為普通型、固定限位型、加長型，適用于溫度≤80℃、壓力≤1.6MPa的工況場合當中，且采用法蘭式連接。一般用于電力、冶金、石油、化工、煤氣以及固體粉末管路中上作調節和切斷使用，具有補償管道熱脹冷縮的功能。

電動伸縮蝶閥設計標準：

設計標準：GB/T12238-1989；JB/T8527-1997

法蘭連接尺寸：
GB/T9113.1-2000；GB/T9113.2-2000；
GB/T9115.1-2000；GB/T9115.2-2000

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992；JB/T9092-1999

1·管道上使用，可產生軸向位移（伸長、壓縮）。

2·使用在管道上，可減振、降低結構的傳遞噪音。
3·該閥門用在管道上，在規定范圍內，可不受管道限制。
4.不限法蘭平行的限制，可任意安裝，重量輕，彈性好。

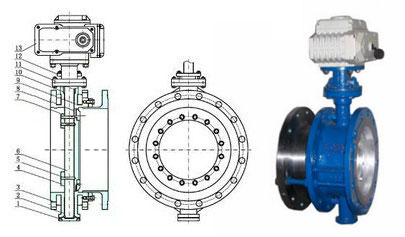

電動伸縮蝶閥結構圖

電動伸縮蝶閥結構優勢：

電動法蘭伸縮蝶閥的結構長度可在閥門安裝時，在一定的范圍內做伸縮調節，又能緩解管路應力，保護閥門。并且安裝時不受介質、流向的影響，也濃縮了蝶閥加伸縮器的安裝方式，空間更為緊湊。通常情況，電動伸縮蝶閥無需特別的維護，僅需定期觀察其伸縮部份有無存在滲漏及拉脫等現象即可。

電動伸縮蝶閥技術參數：

公稱通徑	DN50-DN2000(mm)
公稱壓力	PN0.6、1.0、1.6MPa
溫度范圍	≤80℃
連接方式	法蘭連接（帶伸縮器）
控制方式	開關型（開關兩位控制）,智能調節型（4-20mA模擬信號）
電源電壓	AC220V、AC380V（其他定制DC24等）
適用介質	空氣、水、蒸氣、煤氣、油品等工業管道
